APP VETORIAL CAMPO Android

A medição de campo que chega à análise com a origem de cada número.

O Vetorial Campo é o aplicativo Android do Sistema Vetorial. Ele mede a rede celular onde você está — nível e qualidade do sinal, célula servidora, os dois chips, posição por satélite e velocidade —, guarda tudo no aparelho e entrega um pacote de campo com integridade conferida. Na plataforma, esse pacote vira relatório técnico de apoio e é confrontado com a predição de cobertura das estações.

O aplicativo, tela a tela

Telas reais do aplicativo em uso. Coordenadas e recortes de mapa de rua foram desfocados de propósito. Toque numa imagem para vê-la inteira. O app tem seis abas: Painel, Mapa, Testes, Aparelho, Técnico e Central, de onde saem as sessões e o arquivo de cada campanha.

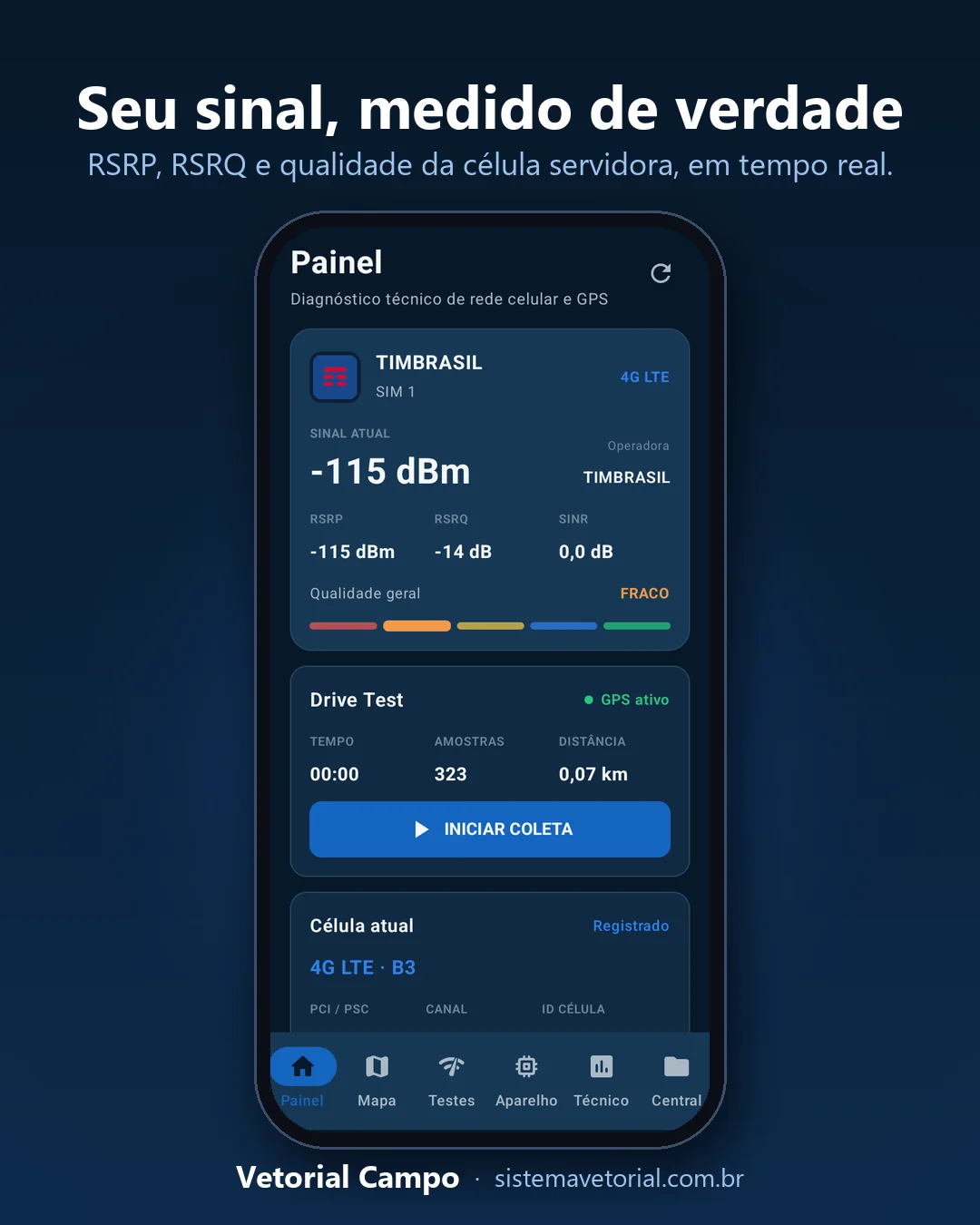

Tela Painel: operadora, sinal atual em dBm, RSRP, RSRQ, SINR, qualidade geral e botão Iniciar coleta
PainelO sinal da célula servidora em tempo real — RSRP, RSRQ e SINR, com a qualidade em faixas de cor e o resumo do drive test.

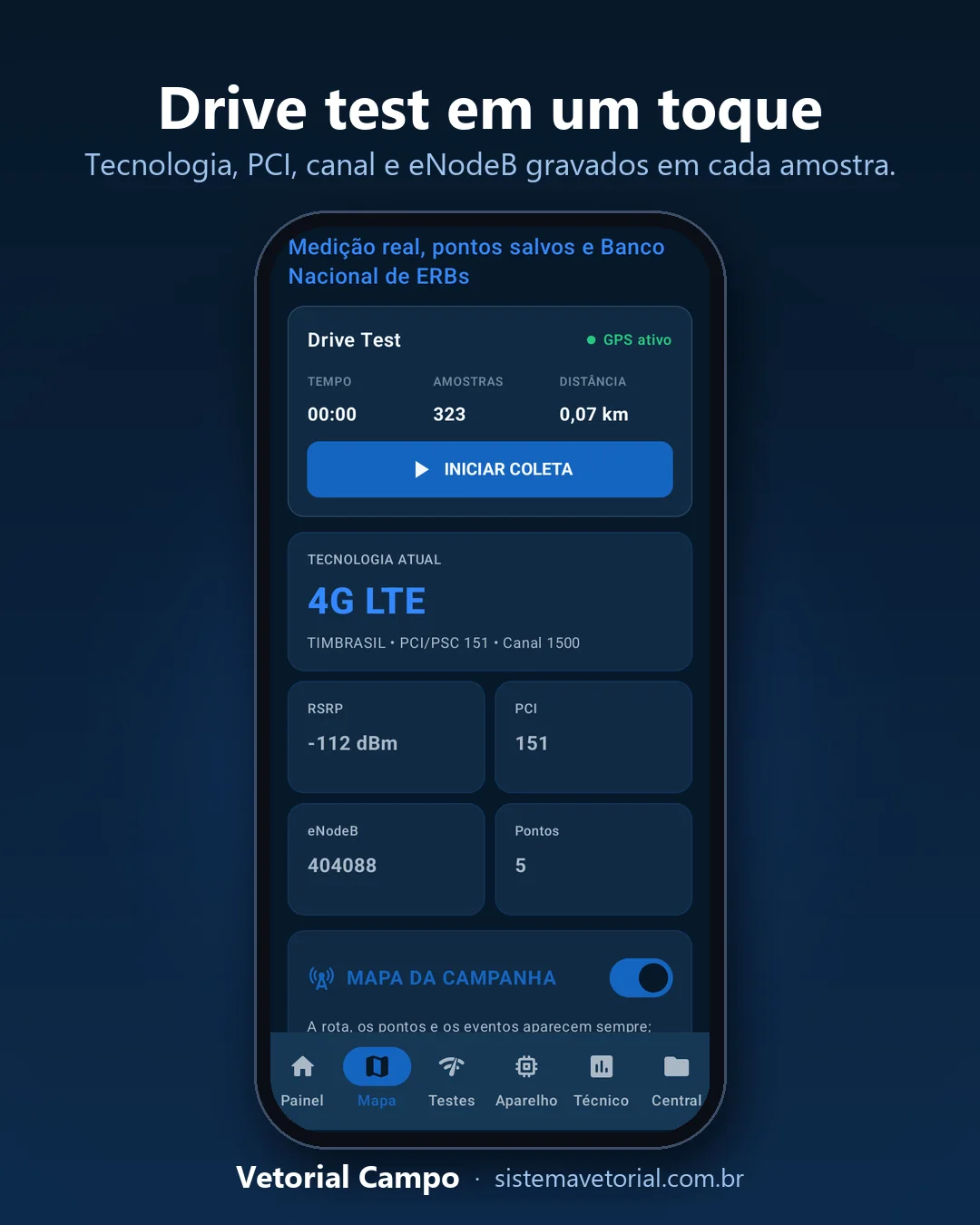

Tela Drive Test: tempo, amostras, distância, tecnologia 4G LTE, PCI, canal, eNodeB e pontos salvos
Drive testUm toque inicia a coleta. Cada amostra grava tecnologia, PCI, canal, eNodeB e posição; a rota inteira fica no mapa da campanha.

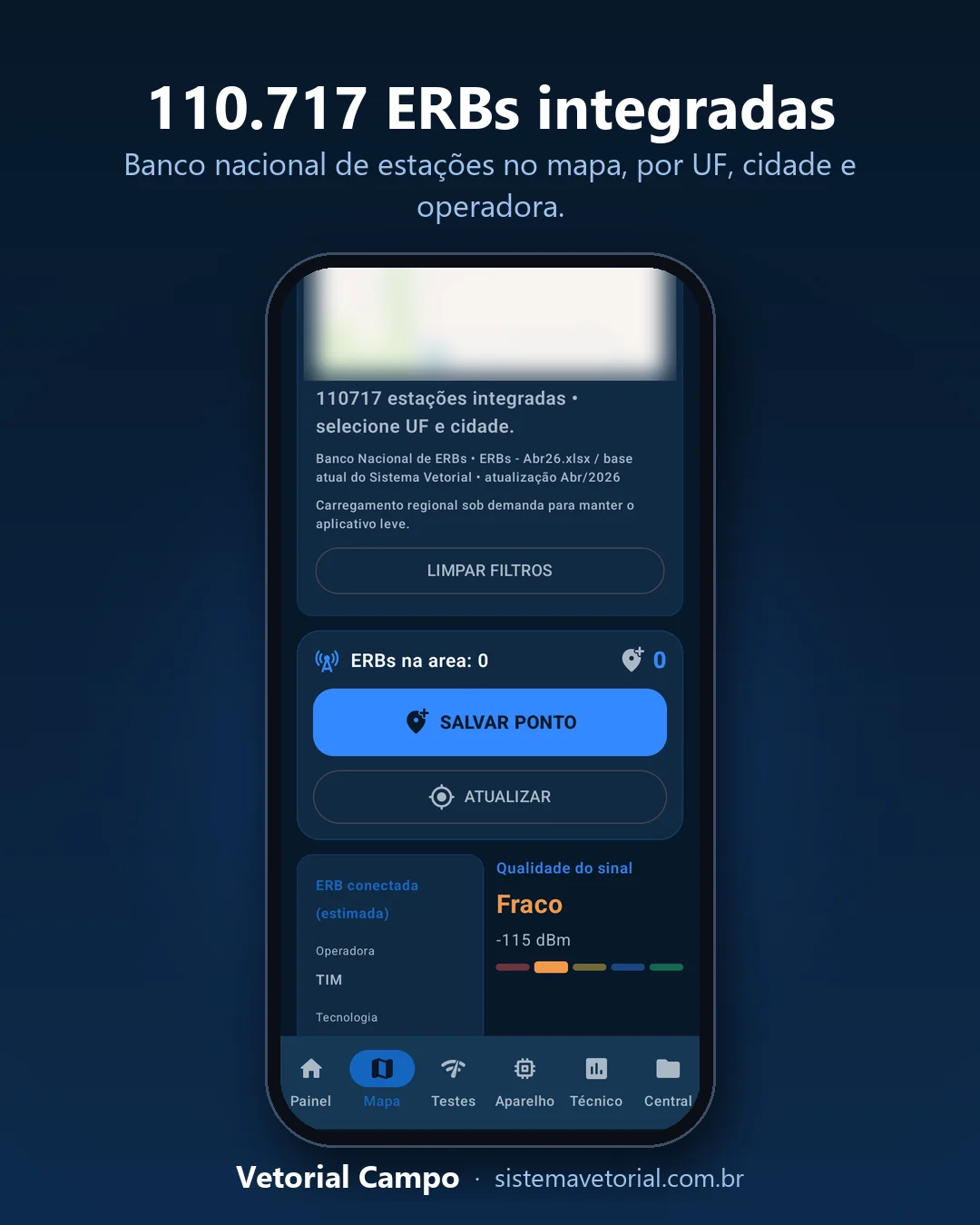

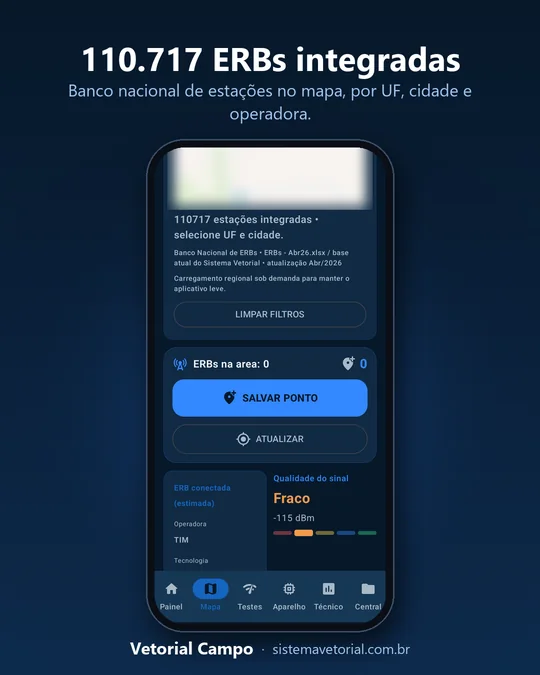

Tela Mapa: banco nacional com 110.717 estações integradas, filtro por UF e cidade, botão Salvar ponto
Banco nacional de ERBs110.717 estações licenciadas no mapa, filtradas por UF, cidade e operadora, carregadas por região para manter o app leve.

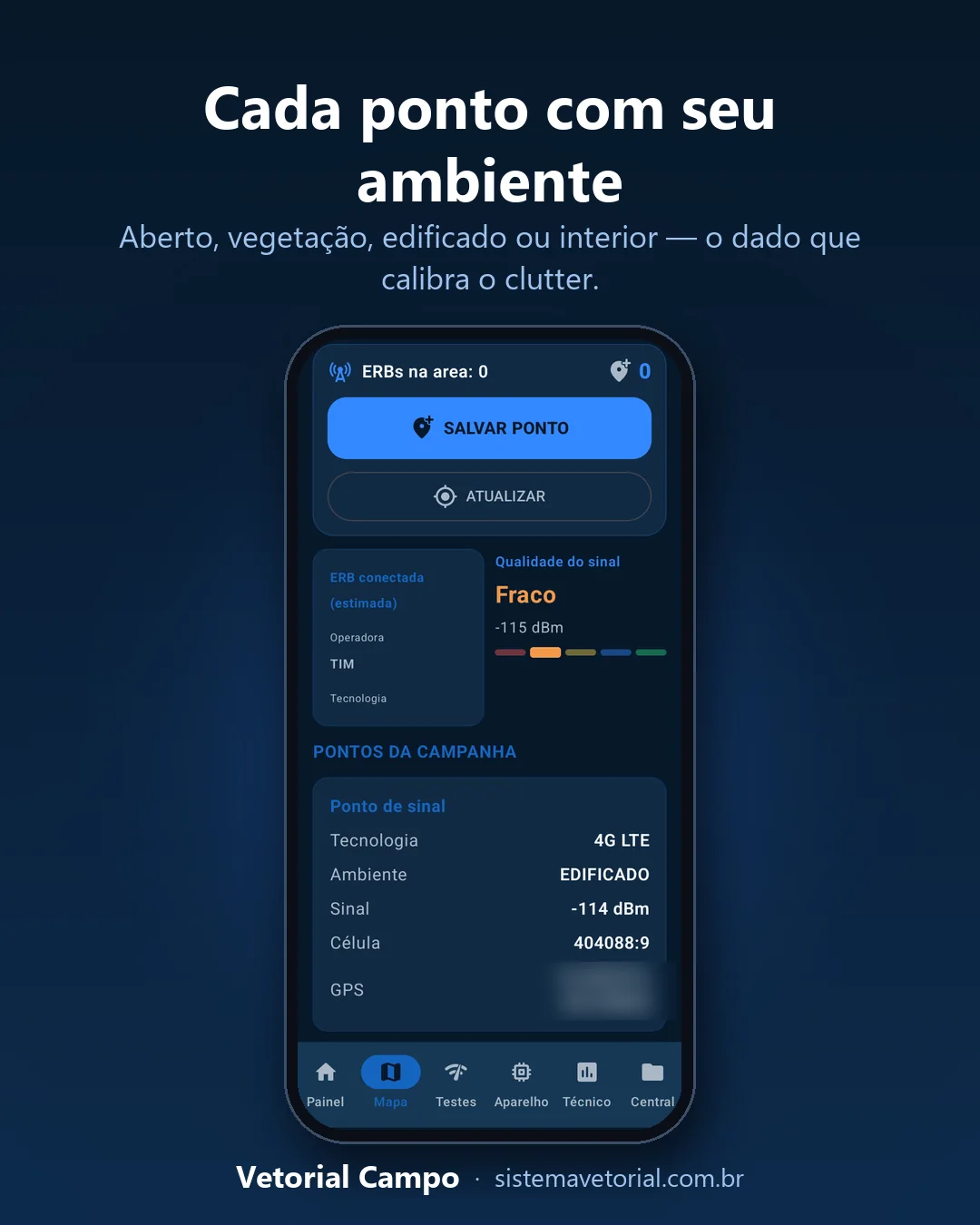

Tela Pontos da campanha: ponto de sinal com tecnologia, ambiente Edificado, sinal e célula
Pontos com ambienteCada ponto salvo é classificado por quem está no local — aberto, vegetação, edificado ou interior. Sem classe pré-marcada: só vale o que foi afirmado.

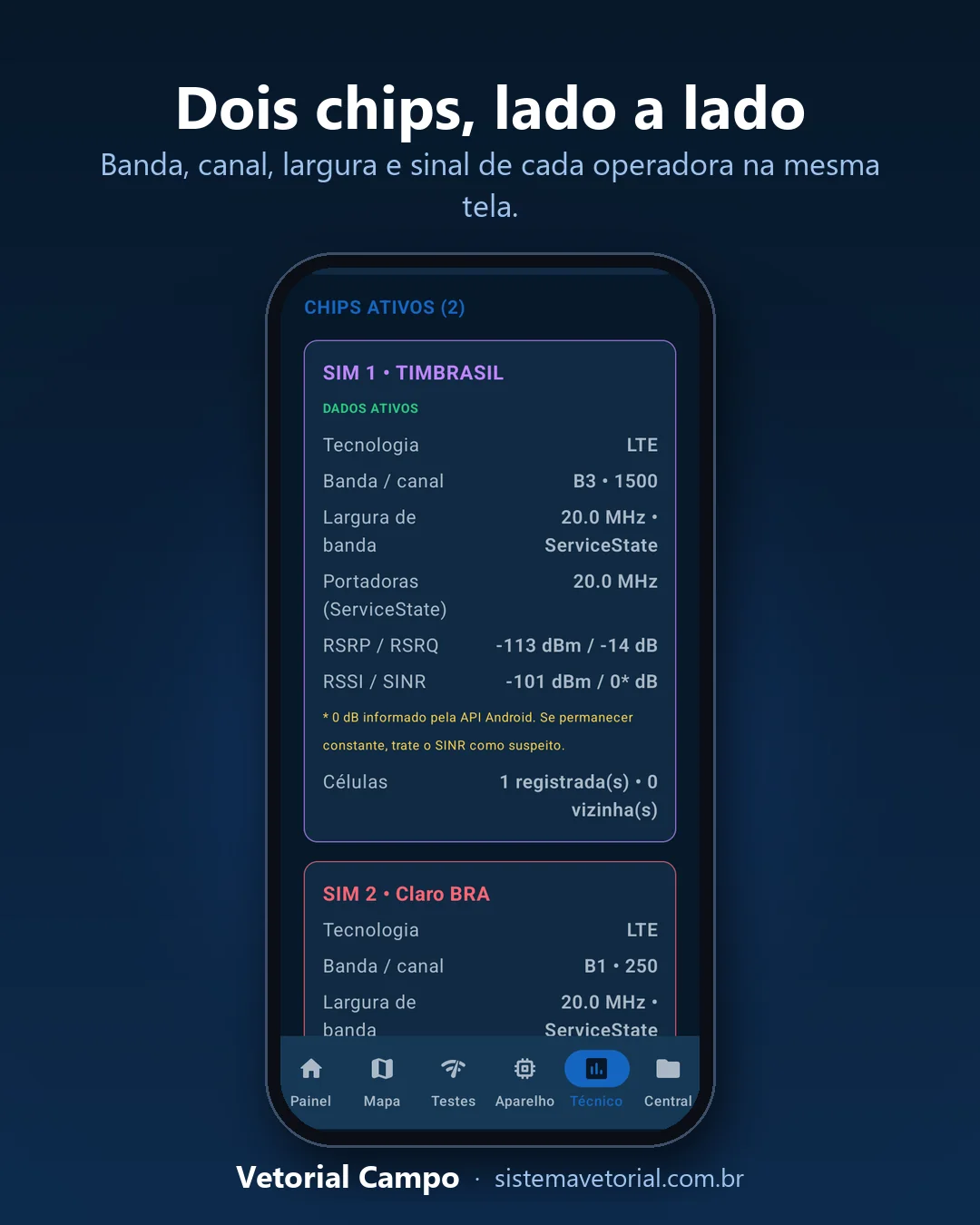

Tela Técnico: dois chips ativos, cada um com tecnologia, banda, canal, largura de banda, RSRP, RSRQ, RSSI e SINR
Dois chips, lado a ladoBanda, canal, largura e sinal de cada operadora na mesma tela e no mesmo instante — a comparação simultânea entre redes.

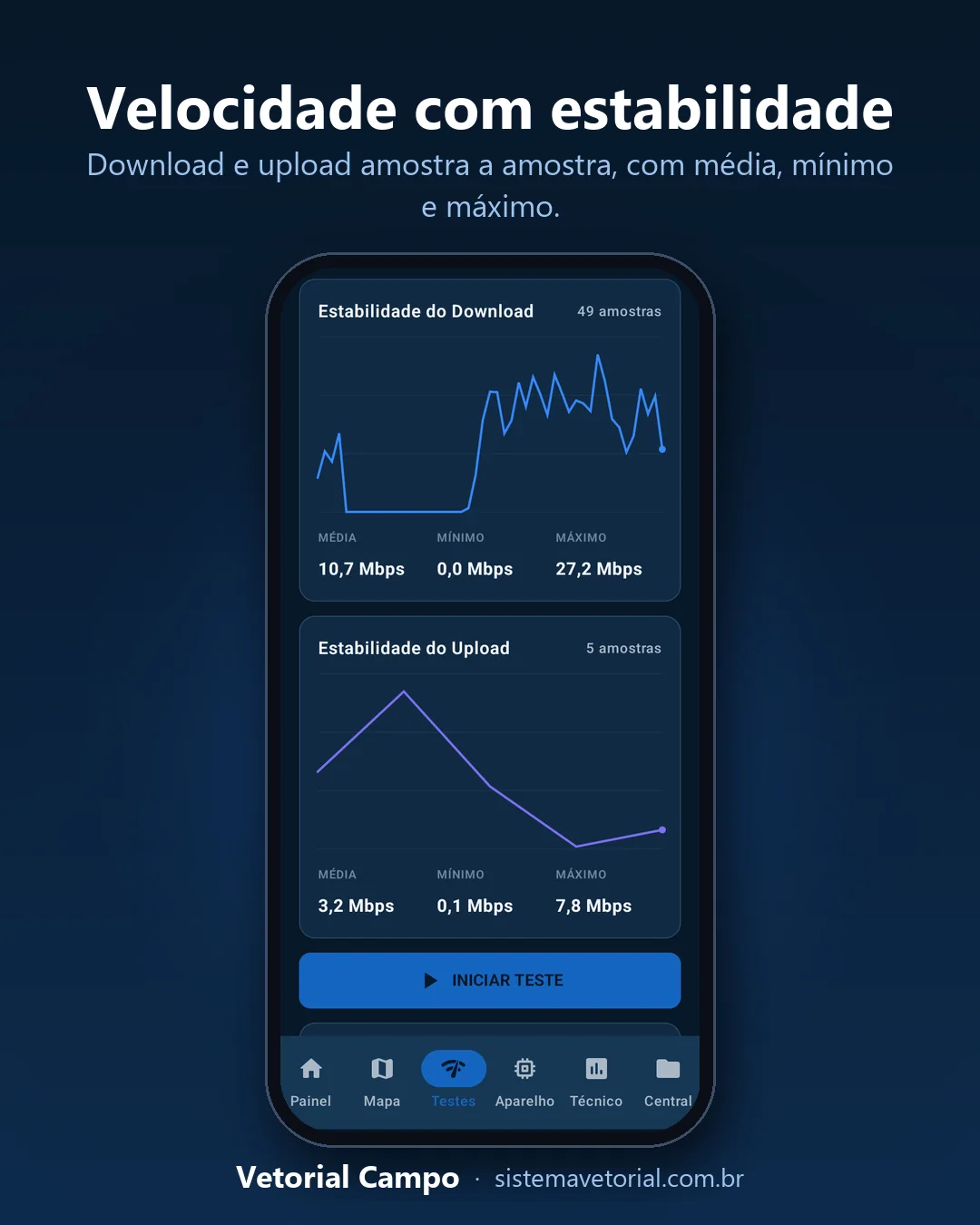

Tela Testes: gráficos de estabilidade do download e do upload com média, mínimo e máximo
Velocidade com estabilidadeDownload e upload amostra a amostra, com média, mínimo e máximo — não só um número de pico.

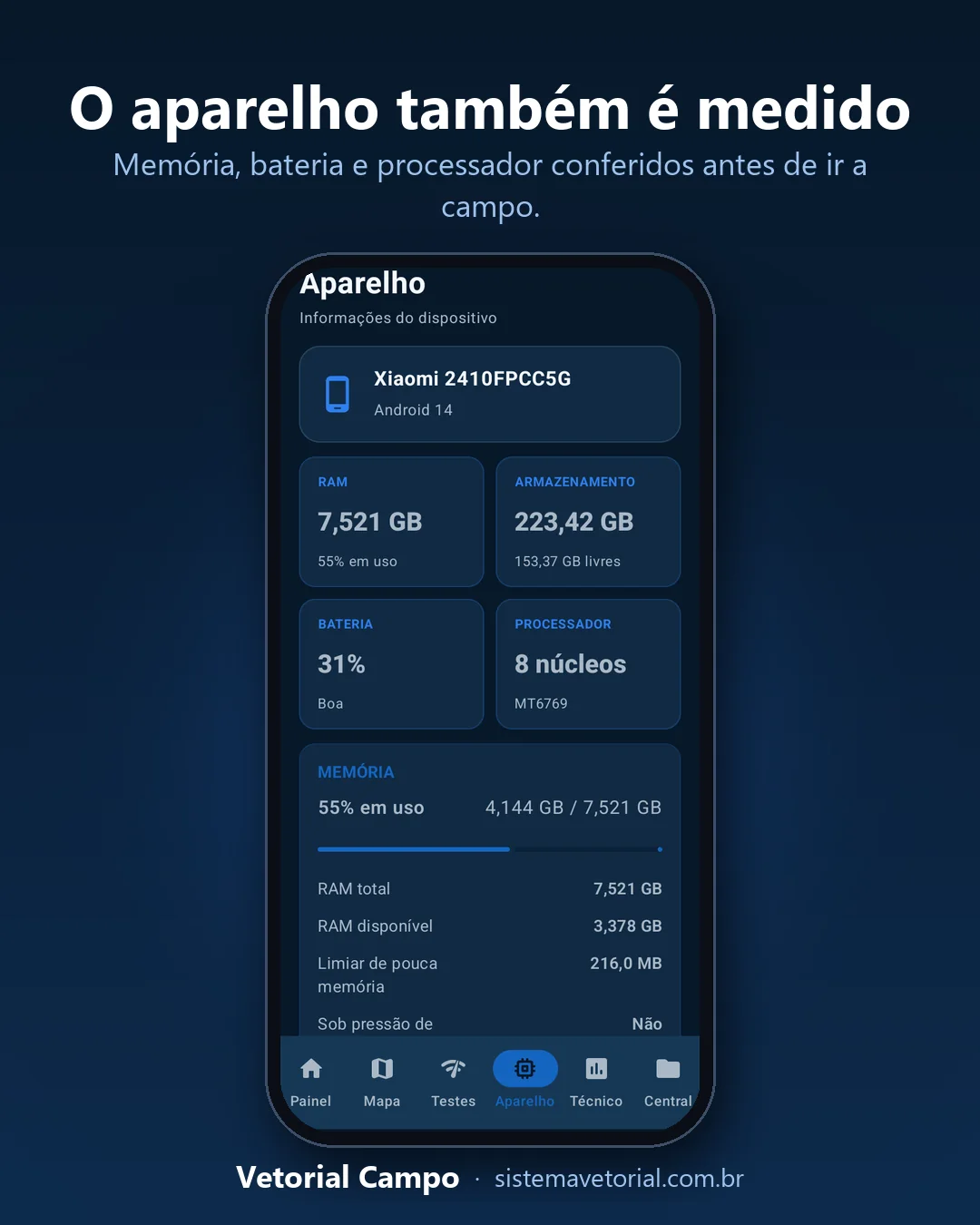

Tela Aparelho: modelo, versão do Android, memória, armazenamento, bateria e processador
O aparelho também é medidoModelo, Android, memória, bateria e processador conferidos antes de ir a campo — e registrados no pacote.

O que é medido

Tudo o que o aparelho informa sobre a rede e sobre a própria posição, com a hora de cada leitura. Nenhum campo é inventado: o que o aparelho não informa fica declarado como ausente.

GrupoO que o pacote registra
SinalRSRP, RSRQ, RSSI e SINR (4G), nível do Android em barras e qualidade geral; a cada amostra da coleta.
Célula servidoraTecnologia em uso, operadora (MCC-MNC), eNodeB e identificador da célula, PCI, canal (EARFCN), banda, largura de banda e área de rastreamento (TAC).
Células vizinhasAs células que o aparelho enxerga além da servidora, com PCI, canal e nível.
Escuta do modemRegistro por evento, a cada poucos segundos: o sinal que o modem empurra, portadora primária e secundárias, agregação de portadoras, estado do registro e a rede de dados em uso (Android 12 ou superior).
Dois chipsAs duas assinaturas ativas medidas no mesmo instante, para comparação direta entre operadoras.
PosiçãoLatitude e longitude por satélite, precisão, satélites e sinal do GNSS, velocidade e altitude referida ao nível médio do mar quando o Android a fornece.
TempoData, início e término da sessão com o fuso do aparelho, hora de cada medição e a idade de cada leitura de rádio e de posição.
ReceptorAltura do aparelho declarada a cada início de coleta — na mão, no painel, no teto do veículo ou em mastro —, com a hora de cada declaração.
PontosPontos salvos com rótulo, observação e o ambiente do local: aberto, vegetação, edificado ou interior.
VelocidadeTestes de download e upload, amostra a amostra, com média, mínimo e máximo.
EventosInício, pausa, retomada e fim da coleta e os demais eventos da sessão, com hora e, quando há, posição.
AparelhoFabricante, modelo, versão do Android e do aplicativo, bateria, memória e temperatura durante a sessão.

Do campo ao documento

O caminho é sempre o mesmo, e cada passo deixa rastro.

  1. Declarar e iniciarAo tocar em Iniciar coleta, o app pergunta a altura do receptor. A tela fica ligada durante a coleta para as leituras não envelhecerem.
  2. Percorrer e marcarO drive test grava a rota inteira; nos lugares de interesse você salva pontos e classifica o ambiente.
  3. Gerar o arquivoNa Central, a sessão vira um pacote de campo com manifesto e a impressão digital (SHA-256) de cada componente.
  4. Importar e conferirNo Sistema Vetorial o pacote é aberto no próprio navegador; a plataforma recalcula cada impressão digital e aponta qualquer divergência.
  5. Relatório e confrontoA plataforma organiza a medição em relatório técnico e a confronta com a predição de cobertura das estações.

O relatório de medição

O relatório organiza o que o pacote registrou — não recalcula nada: cada número é o mesmo que o motor mostra na tela. Traz o máximo do que foi coletado, em português claro, com mapas próprios e a data e o horário da medição.

Para que serve

Documentar uma campanha de medição de forma que outra pessoa consiga conferir: onde o aparelho esteve, que célula o atendia, com que nível e qualidade de sinal, em que horário e com que precisão de posição.

Os mapas são desenhados sobre o OpenStreetMap: percurso colorido pelo RSRP (trechos sem dado aparecem tracejados, nunca ligados como se houvesse medição), um mapa por chip, tecnologia, eventos, estações servidoras e estações compatíveis com o que foi observado.

Quando registrado na plataforma, o documento recebe código verificador e hash SHA-256, conferíveis por qualquer pessoa em Validar relatório.

As 17 seções

  1. 1O que este documento é, e o que não é
  2. 2Identificação e integridade do pacote
  3. 3Qualidade da localização
  4. 4Cobertura e intensidade de sinal
  5. 5Posições registradas
  6. 6Células servidoras
  7. 7Assinaturas ativas
  8. 8Intensidade de sinal por assinatura
  9. 9Comparação simultânea entre as assinaturas
  10. 10Teste de velocidade
  11. 11Registro de eventos da sessão
  12. 12Células vizinhas observadas
  13. 13Identificação provável das ERBs
  14. 14Limites desta leitura
  15. 15Conclusão — respostas objetivas
  16. 16Recomendações
  17. 17Rastreabilidade e proveniência

O confronto: medição × predição

Predição sem medição é hipótese; medição sem predição é só um número. O Sistema Vetorial põe as duas lado a lado, sobre o relevo real e a base licenciada da Anatel, e diz o que a medição sustenta.

Qual estação atendia

Para cada célula observada, a plataforma procura na base licenciada as estações compatíveis com o identificador, o canal e a distância indicada pelo avanço temporal. Quando sobra uma candidata só, ela é apontada; quando não, o relatório diz o que o método deixou de fora.

Recebido × predito, em dBm

O sinal medido é comparado ao nível previsto pelos modelos de propagação — Okumura-Hata, COST-231, 3GPP TR 38.901, ITM Longley-Rice e outros — com a física da estação licenciada e o perfil de terreno. O resultado sai como viés e dispersão por modelo, e a faixa em que os modelos concordam.

Contornos que o campo confirma ou refuta

Os contornos de cobertura pessimista, adotado e otimista são testados contra os pontos medidos. Cada lugar vota uma vez (quadrículas de 50 m), e um teste estatístico diz qual contorno o campo confirma, qual refuta e quando os dados ainda não bastam para decidir.

Posição na hora do rádio

O rádio e o GPS não leem no mesmo instante. A posição de cada medição é tomada na hora da leitura do rádio, pela trilha de satélite, e a incerteza fica declarada. Leituras velhas demais ficam fora do confronto, com a contagem à vista.

Premissas conferidas

A altura declarada do receptor é conferida contra a velocidade registrada: mastro declarado com o veículo acima de 20 km/h é incoerente e é apontado como tal, fora do confronto. A altitude do aparelho é comparada ao modelo de terreno, e a referência usada fica escrita.

Tudo no documento

O que o motor decide consta do relatório exportável: modelos, parâmetros, amostras aceitas e descartadas, vereditos e limites — reprodutível por quem tiver o mesmo pacote.

Para quem é

Para quem precisa de medição de campo que se sustente diante de quem vai conferir.

Perito e assistente técnico

Medir no local dos fatos e confrontar com a estação que consta do extrato: cobertura, célula servidora e compatibilidade, com integridade conferida e documento verificável.

Segurança pública

Verificar em campo qual célula atende um ponto de interesse e com que nível — sempre com a leitura responsável: associação à célula não é localização pontual.

Engenheiro de RF

Drive test com célula servidora, vizinhas, bandas e agregação, e o confronto direto com a predição dos modelos sobre o relevo real.

Antenista

Conferir no local o apontamento e o nível entregue por um setor antes e depois do serviço, com o registro do que foi medido.

Provedor wireless (WISP)

Levantar a cobertura celular existente na região e comparar operadoras com dois chips ao mesmo tempo, antes de decidir onde investir.

Operadora e consultor

Validar a área de atendimento declarada com medição real, ponto a ponto, e entregar o estudo com fontes e premissas explícitas.

O que o app é — e o que não é

Limites declarados

  • O Vetorial Campo usa um celular comercial: os valores são os que o modem informa pelo Android, não os de um instrumento calibrado.
  • Alguns modems informam SINR fixo em 0 dB; o app e o relatório marcam esse valor como suspeito, em vez de tratá-lo como medida.
  • A medição não é medição regulatória de cobertura e não substitui a avaliação de profissional habilitado.
  • O que se registra é onde o aparelho esteve e o que ele recebeu ali — não um trajeto reconstruído nem a posição de outra pessoa.

Seus dados

  • As medições ficam no aparelho até você gerar o arquivo da sessão.
  • O pacote é aberto no seu navegador, dentro do Sistema Vetorial; a plataforma guarda o que você decidir registrar.
  • O app pede localização para georreferenciar cada leitura; sem ela ligada, o app avisa e a coleta não começa.
  • Detalhes em Privacidade e LGPD.

Natureza dos resultados. O Sistema Vetorial e o Vetorial Campo produzem análise técnica auxiliar, rastreável e reproduzível. Não emitem peça conclusiva automática, não confirmam presença física nem conexão efetiva, e não substituem dados operacionais da operadora ou a avaliação de profissional legalmente habilitado quando exigida.
